16x2 LCD Матрицан дэлгэц дээрх электрон цаг

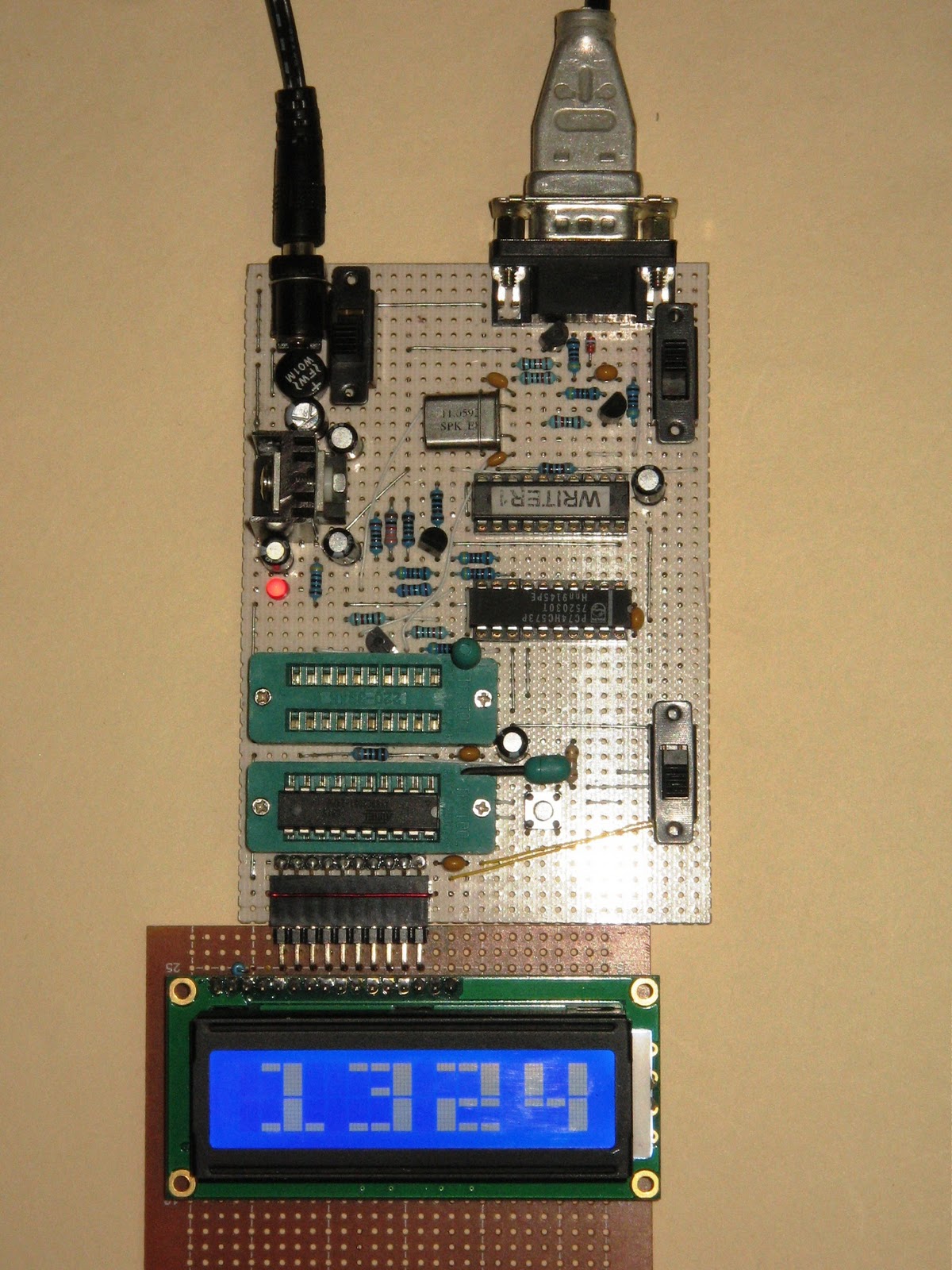

Матрицан LCD дэлгэцээр автомашины автомат асаалттай электрон цаг хийх явцад дэлгэц дээр тоог томоор гаргах санаа төрсөн юм. 5х8 цэгтэй нэг үсэг гардаг хэсэгт тооны нэг сегментийг гаргаснаар 2 мөртэй LCD дэлгэцэн дээр цагны 4 тоог томоор гаргаж болно. Дээрх зурагт 2051 serial программатор дээр LCD дэлгэцийг туршилтын контроллерт нь холбож асаасныг үзүүлэв. Программаторын тухай энэ бичлэгээс үзэж болно.

Зурагнаас нэг тоо нийт 6 үсэг тэмдэгтийн зайнд гарч байгааг харж болно. Тоог илэрхийлэхэд оролцож байгаа нэмэлт 6 тэмдэгтийг тоонуудын төгсгөлд харуулав. Эдгээр тэмдэгтүүдийг LCD дэлгэцийн хэрэглэгч өөрөө зохиож болдог 8 фонтны 6-г ашиглан гаргасан болно. Цагны протьюз дизайн файл болон ассемблер программ, интел HEX файлуудыг  эндээс татаж аваад үзээрэй.
